قاذفة القنابل الاستراتيجية الشبحية بي-2 سبيريت B-2 Spirit وكيفية كشفها

[avokato]

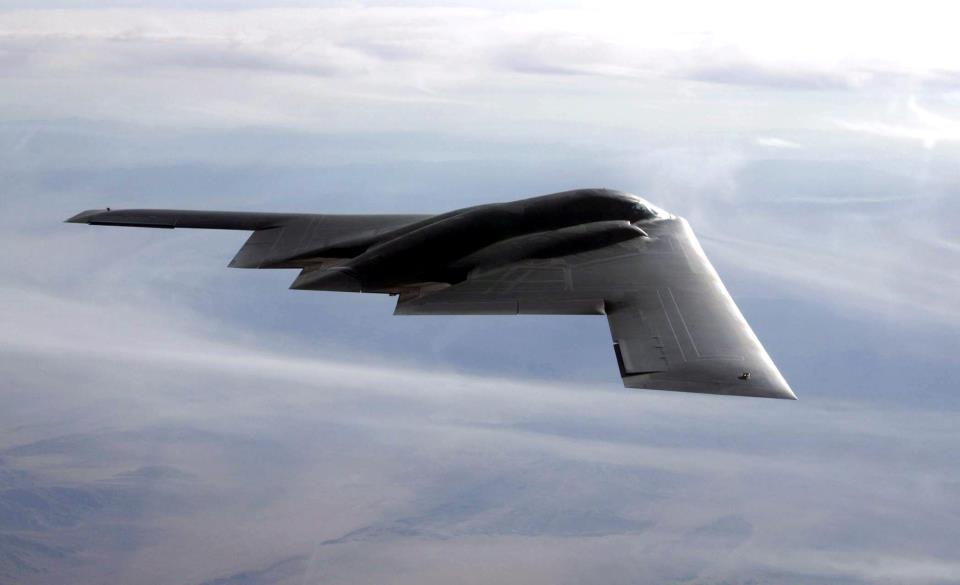

قاذفة القنابل الاستراتيجية الشبحية بي-2 سبيريت B-2 Spirit وكيفية كشفها

* تعتبر البي-2 الأمريكية اكثر الطائرات شبحية على مستوى العالم بجانب الاف-22 رابتور وافضل قاذفة قنابل استراتيجية مصصمة خصيصا لاختراق شبكات الرادار والدفاع الجوي بفضل تقنية التخفي والشبحية التي تمتلكها والتي تعتبر الاغلى ثمنا على الاطلاق حيث تصل تكلفة الطائرة الواحدة الى حوالي 1.7 - 1.8 مليار دولار

* تم تصميم البي-2 بطريقة هندسية رائعة بحيث يعكس هيكلها الاشعاع الراداري ويشتته في اتجاهات مختلفة بحيث لا ترتد الموجات وتعود للرادار مرة اخرى (معظم اجهزة الرادار تحتوي على المرسل والمستقبل معا) كما في الصورة http://upload.wikimedia.org/wikipedi...reflection.jpg ويدخل في تركيب هيكل الطائرة بشكل كبير المواد المركبة مثل الياف الكاربون بخلاف طلاءها بالمواد الماصة للاشعاع الراداري RAM Radar Absorbing Materials وهناك مواد جديدة اخرى تسمى بالمواد البديلة عالية التردد AHFM Alternate High Frequency Material اقل سمكا من مواد الRAM واكثر قدرة على امتصاص الموجات الرادارية ولكن في النهاية كلا النوعين يتعرض للتآكل مع تغيرات درجات الحرارة والعوامل الجوية مع نسبة تآكل اقل للAHFM ويتم رش هذه المواد بواسطة 4 روبوتات يتم التحكم في كل منهم على حدة ... نضيف الى ذلك القيام بدمج محرك الطائرة داخل البدن بالاعلى وليس اسفلها لتقليل المقطع الراداري مع طلاء مداخل الهواء بالمواد الماصة للرادار وكذلك مخارج العادم تم اضافة انظمة تحكم حراري لها لتخفيض البصمة الحرارية للطائرة بخلاف تقليل نسبة العادم لاقل درجة ممكن وكذلك تقليل تكاثف بخار الماء لتقليل البصمة البصرية كما تم طلاء الطائرة بطلاء مضاد لانعكاس الضوء Anti-Reflective Paint والذي بدوره يساهم في تخفيض البصمة البصرية في المهام النهارية .... بناءا على كل ماسبق يصل المقطع الراداري للطائرة الى حوالي 0.0002 متر2
_____________________________________________
- السؤال هنا : هل يمكن رصد طائرة بهذه التقنية المتطورة ؟
- الاجابة : بكل تأكيد فلا يوجد طائرة خارقة او غير قابلة للرصد وهناك عدة طرق لكشف الطائرات الشبحية :

# استخدام رادارات الكشف السلبي Passive Radar التي لا بقوم ببث الموجات بل تقوم برصد وتحديد اية موجات رادارية او لاسلكية منبعثة من الطائرة الشبحية وتقوم بتحديد اتجاهها وسرعتها وقوة انبعاثها بخلاف رصد اي تغيرات كهرومغناطيسية تحدث في الهواء نتيجة حركة الطائرة حتى لو كانت بسيطة وهذا يعتمد على طاقة البث للرادار

# استخدام رادارات الBistatic والتي تكون فكرة عملها قائمة على انشاء عدة محطات رادارية تتكون من محطة ارسال فقط Transmitter وعدة محطات استقبال Receivers بحيث يقوم هوائي الارسال بالطلاق الموجات والتي ستنعكس وتتشتت على سطح الطائرة الشبحية ولكن ستقوم محطات الاستقبال الموزعة بطريقة منظمة باستقبال الموجات المشتتة وتجميعها مرة اخرى كما بالصورة http://cfile2.uf.tistory.com/image/1...4D0843A11831D2

# استخام رادارات ذات نطاقات ترددية مرتفعة وشديدة الارتفاع VHF/UHF Very High Frequency/Ultra High Frequency ذات اطوال موجية اكبر من 2 متر للطول الموجي الواحد وكلما ازداد الطول الموجي للرادار كلما زادت خطورته على الطائرة الشبحية وكلما زادت الحاجة لرفع السمك الخاص بالمواد الماصة للرادار على هيكلها

# استخدام رادارات مافوق الافق العملاقة OTH Over the Horizon Radar والتي تعتمد فكرتها على الهوائيات العالية فوق سطح الارض او المقامة فوق مناطق مرتفعة فوق سطح الارض لأن الارض كروية وبالتالي كلما انخفض الهدف الجوي واقترب من سطح الارض كلما زادت معه فرصة افلاته من الرادار والطيرات تحت مستوى الكشف معتمدا على كروية الارض وبالتالي رادارات مافوق الافق تعتمد على الارتفاع عن سطح الارض لرصد الاهداف الجوية من مسافات تصل الى الاف الكيلومترات متيحة فرصة كبيرة لرصد الهدف قبل وصوله واتخاذ الوسيلة المناسبة للتعامل معه وتصنف كرادارات انذار مبكر ولهذا توجد طائرات الانذار المبكر "أواكس" التي يمكنه رصد اية اهداف جوية على ارتفاعات منخفضة وشديدة الانخفاض لأنها تعتمد على الرصد من اعلى وبالتالي تغطية كاملة وواسعة النطاق فوق سطح الارض ويمكن ايضا لهذه الطائرات ان ترصد الطائرات الشبحية من اعلى التي يتم التركيز على شبحيتها ضد الرادارات الارضية ورادارات المقاتلات ولكن هيكلها يزداد مقطعه الراداري من اعلى وبالتالي يشكل وجود طائرات الاواكس خطورة كبيرة في الجو على الارتفاعات الشاهقة

# منظومات الكشف الحرارية والكهروبصرية عالية الدقة وشديدة الحساسية واسعة النطاق حيث يتم استخدام اجهزة كشف كهروبصري حراري ذات دقة تصوير عالية وقدرة على تكبير الصورة لمرات عديدة مع قدرة لرصد اقل وابسط التغيرات الحرارية في الهواء والعمل على تحليلها وتصنيفها وتدخل هذه المنظومات ضمن عمل وسائل الرصد والانذار المبكر للدفاع الجوي بخلاف منظومات الكشف الحراري على المقاتلات الحديثة مثل الاف-35 والرافال والتايفون والسو-35 والميج-35
_____________________________________________

* تمتلك امريكا 21 قاذفة شبحية في الاصل منها 18 عاملة وواحدة مخصصة للاختبارات وواحدة تحطمت في حادث في فبراير 2008 وواحدة تعرضت لاضرار شديدة وبالغة نتيجة الاحتراق في اكتوبر 1994

* تحتاج القاذفة الى مرافقة دائمة من مقاتلات السيادة الجوية لحمايتها فهي لا تحتوي على اية قدرات جو-جو للتصدي لأية مقاتلات اعتراضية ولا تدخل للقصف الا بعد تطهير المنطقة المنشودة من كافة وسائل الدفاع الجوي التي تمثل تهديدا عليها

* مواصفات القاذفة :

- الطاقم : 2 طيار + قائد
- الطول : 21 متر
- المسافة بين اطراف الاجنحة : 52.4 متر
- الارتفاع : 5.18 متر
- الوزن فارغة : 71.7 طن
- الوزن مع الحمولة : 152.2 طن
- اقصى وزن عند الاقلاع : 170.6 طن
- حمولة الوقود : 75.75 طن
- قوة الدفع : 4 محركات تيربو مروحية Turbofan Engine من شركة جينيرال اليكتريك من النوع General Electric F118-GE-100 ذات قوة دفع بالغة 17.3 ألف رطل (77 كيلونيوتن) لكل محرك بدون وجود حارق لاحق Afterburner
- السرعة القصوى : 1010 كلم/ساعة
- اقصى مدى بالحمولة الداخلية للوقود : 11.1 ألف كلم
- اقصى مدى مع التزود بالوقود جوا مرة واحدة : 18.5 الف كلم
- اقصى ارتفاع : 15.2 الف متر
- حمولة الذخيرة : 23 طن موزعة على حاويتين داخليتين
- الذخيرة :

* 80 قنبلة حرة من النوع MK-82 زنة 227 كلج محمولة على مجموعة من الارفف المخصصة للقنابل BRA Bomb Rack Assembly
* 36 وحدة قنبلة عنقودية CBU Cluster Bomb Unit زنة 340 كلج محمولة على مجموعة ارفف القنابل BRA
* 16 قنبلة حرة من النوع MK-84 زنة 925 كلج او 16 قنبلة MK-84 مزودة بحزمة التوجيه بالاقمار الصناعية فيما يعرف باسم قنابل جدام او ذخائر الهجوم المباشر المشترك JDAM Joint Direct Attack Munition محمولة على مجموعة القواذف المحورية RLA Rotary Launcher Assembly
* 16 قنبلة نووية تكتيكية من النوع B61 زنة 320 كلج وقوة انفجار 0.3 - 320 كيلوطن حسب النسخة او النوع B83 زنة 1100 كلج وقوة انفجار 1.2 ميجاطن محمولة على مجموعة القواذف المحورية RLA
